215-217
|
215-217
Weld-on hinge with grease fitting
Dimensions: L = 80 mm or 3-3/16" - R1 = 13mm - R2 = 15,5mm - d = 8mm
Materials & finish: Steel
|
|
215-220
|
215-220
Weld-on hinge with grease fitting
Dimensions: L = 100 mm or 4" - R1 = 16mm - R2 = 20mm - d = 10mm
Materials & finish: Steel
|
|
215-225
|
215-225
Weld-on hinge with grease fitting
Dimensions: L = 120 mm or 4-3/4" - R1 = 16mm - R2 = 20mm - d = 11mm
Materials & finish: Steel
|
|
215-228
|
215-228
Weld-on hinge with grease fitting
Dimensions: L = 135 mm or 5-1/4" - R1 = 18mm - R2 = 22mm - d = 12mm
Materials & finish: Steel
|
|
215-233
|
215-233
Weld-on hinge with grease fitting
Dimensions: L = 150 mm or 6" - R1 = 20mm - R2 = 25mm - d = 13mm
Materials & finish: Steel
|
|
215-236
|
215-236
Weld-on hinge with grease fitting
Dimensions: L = 180 mm or 7" - R1 = 20mm - R2 = 25mm - d = 14mm
Materials & finish: Steel
|
|
215-241
|
215-241
Weld-on hinge with grease fitting
Dimensions: L = 200 mm or 8" - R1 = 23mm - R2 = 28,5mm - d = 16mm
Materials & finish: Steel
|
|
915-217
|
915-217
Weld-on hinge (steel), pin (steel), washer (brass), grease fitting
Dimensions: 80 mm
|
|
915-220
|
915-220
Weld-on hinge (steel), pin (steel), washer (brass), grease fitting
Dimensions: 100 mm
|
|
915-225 Perspective view

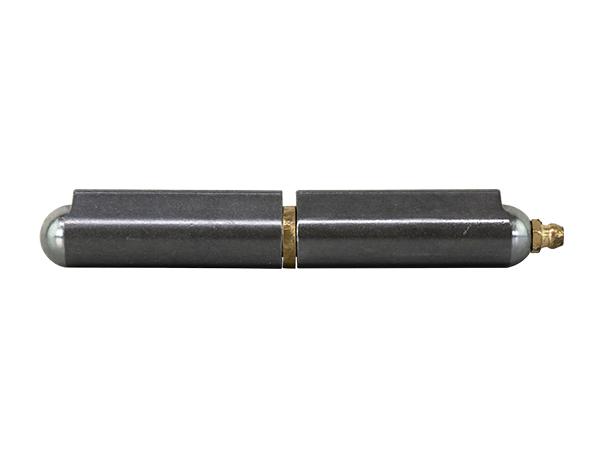

915-225 Front view
|
915-225
Weld-on hinge (steel), pin (steel), washer (brass), grease fitting
Dimensions: 120 mm
|
|

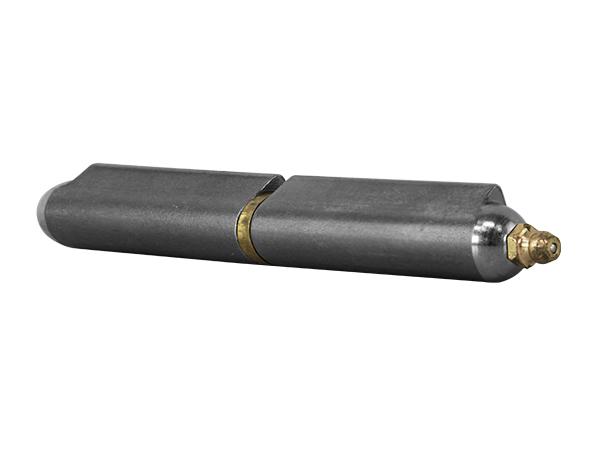

915-228 Perspective view
915-228 Front view
|
915-228
Weld-on hinge (steel), pin (steel), washer (brass), grease fitting
Dimensions: 135 mm
|
|
915-233
|
915-233
Weld-on hinge (steel), pin (steel), washer (brass), grease fitting
Dimensions: 150 mm
|
|
915-241
|
915-241
Weld-on hinge (steel), pin (steel), washer (brass), grease fitting
Dimensions: 200 mm
|
|
915-244
|
915-244
Weld-on hinge (steel), pin (steel), washer (brass), grease fitting
Dimensions: 260 mm - pin 16mm
|
|
